               被褥及衣物温风干燥机


    PTC陶瓷发热体具有自控恒温加热特性且使用寿命长,用它作为热源的被褥及衣物温风干燥机其安全性、可靠性极高,且因不必设计控温系统而使回路简化。这类干燥机逐渐取代用金属电热丝为热源的老产品, 在多雨、寒冷季节的家庭特别实用。

    3.4.1 结构原理
    这类被褥及衣物温风干燥机是利用PTC发热器产生温风,将温风送入布袋,温风充满布袋使其膨胀,并同时透过袋壁微孔不断向外排出。利用袋内排出的温风可加速置于袋外的被褥中潮气的蒸发,从而烘干被褥。还可将湿衣物挂在布袋中,再将布袋拉链关紧,充入暖风使袋膨胀,里面衣物受温风加热,水分快速蒸发,直至烘干。见图3.4.1.

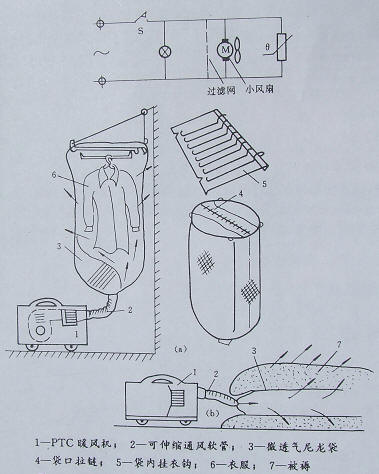

图3.4.1  被褥及衣物温风干燥机结构和原理电路


    3.4.2 设计要点
    在整个干燥机的设计中,既要考虑有足够的温风压力,以使布袋膨胀,让足够的气体排出,又要保证适当的风温。一般PTC发热器的功率为500W。 见图3.4.2

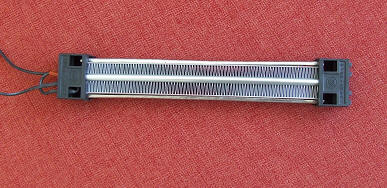

                                图3.4.2  被褥及衣物温风干燥机用PTC发热器

    制作气袋的布料透气性要适中,既要保证足够的膨胀度,又要保证袋内湿气易于排出。

    3.4.3 应用举例


                                           图3.4.3  干衣机外形
