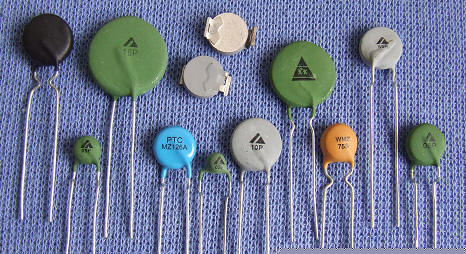

               过流保护PTC热敏电阻


    产品概述

    过流保护用PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件, 俗称"自复保险丝""万次保险丝"。它取代传统的保险丝,可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护, 过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。 传统的保险丝在线路熔断后无法自行恢复,而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态,当再次出现故障时又可以实现其过流过热保护功能 。



    选用过流保护用PTC热敏电阻作为过流过热保护元件, 首先确认线路最大正常工作电流(就是过流保护用PTC热敏电阻的不动作电流)和过流保护用PTC热敏电阻安装位置(正常工作时)最高环境温度、其次是保护电流(就是过流保护用PTC热敏电阻的动作电流)、最大工作电压、额定零功率电阻,同时也应考虑元件的外形尺寸等因素。  如下图所示:使用环境温度,不动作电流及动作电流三者之间的关系。




    应用原理

    当电路处于正常状态时,通过过流保护用PTC热敏电阻的电流小于额定电流, 过流保护用PTC热敏电阻处于常态,阻值很小,不会影响被保护电路的正常工作。当电路出现故障,电流大大超过额定电流时, 过流保护用PTC热敏电阻陡然发热,呈高阻态,使电路处于相对"断开"状态,从而保护电路不受破坏。当故障排除后,过流保护用PTC热敏电阻亦自动回复至低阻态,电路恢复正常工作。

    图2为电路正常工作时的伏-安特性曲线和负载曲线示意图,由A点到B点,施加在PTC热敏电阻上的电压逐步升高,流过PTC热敏电阻的电流也线性增加,表明PTC热敏电阻的电阻值基本不变, 即保持在低电阻态;由B点到E点,电压逐步升高,PTC热敏电阻由于发热而电阻迅速增大,流过PTC热敏电阻的电流的也迅速降低,表明PTC热敏电阻进入保护状态。正常的负载曲线低于B点,PTC热敏电阻就不会进入保护状态。

    通常而言有三种过流过热保护的类型:

    1、电流过流(图3):RL1为正常工作时的负载曲线,当负载阻值减少, 如变压器线路短路,负载曲线由RL1变为RL2,超过B点, PTC热敏电阻器进入保护状态;

    2、电压过流(图4):电源电压增加,如220V电源线突然升到380V,负载曲线由RL1变为RL2,超过B点, PTC热敏电阻器进入保护状态;



    3、温度过热(图5):当环境温度升高超过一定限度,PTC热敏电阻器伏-安特性曲线由A-B-E变成A-B1-F,负载曲线RL超过B1点,PTC热敏电阻器进入保护状态;

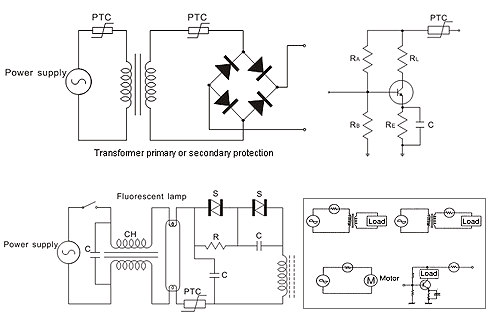

    过流保护电路图


    型号参数



    通用线路过流保护用PTC热敏电阻

型号

额定电阻值
R25(Ω)
±25%

不动作电流
Int(mA)

动作电流
@25℃
It(mA)

最大工作
电压
Vmax(A)

最大电流
Imax(A)

居里温度
Tc(℃)

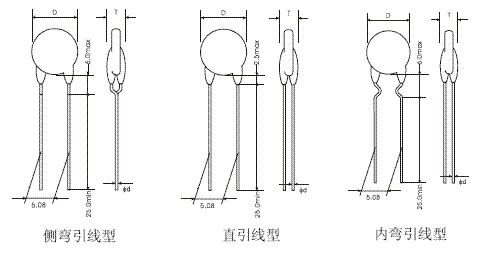

外形尺寸
(mm)

@25℃

@60℃

Dmax

Tmax

Фd

MZ11-20P3R7H265

3.7

530

430

1050

265

4.3

120(P)

22.0

5.0

0.6

MZ11-16P6R0H265

6.0

390

300

780

265

3.1

17.5

5.0

0.6

MZ11-16P7R0H265

7.0

350

280

700

265

3.1

17.5

5.0

0.6

MZ11-13P10RH265

10

260

200

520

265

1.8

14.0

5.0

0.6

MZ11-13P12RH265

12

225

180

450

265

1.8

14.0

5.0

0.6

MZ11-12P10RH265

10

250

200

500

265

1.8

13.5

5.0

0.6

MZ11-10P15RH265

15

180

140

350

265

1.2

11.0

5.0

0.6

MZ11-10P39RH265

39

130

100

250

265

1.2

11.0

5.0

0.6

MZ11-08P15RH265

15

150

120

300

265

0.8

9.0

5.0

0.6

MZ11-08P25RH265

25

130

100

250

265

0.8

9.0

5.0

0.6

MZ11-08P35RH265

35

115

90

225

265

0.8

9.0

5.0

0.6

MZ11-08P45RH265

45

105

80

220

265

0.8

9.0

5.0

0.6

MZ11-08P55RH265

55

90

70

180

265

0.8

9.0

5.0

0.6

MZ11-07P82RH265

82

70

50

140

265

0.6

8.0

5.0

0.6

MZ11-07P56RH265

56

90

60

175

265

0.6

8.0

5.0

0.6

MZ11-06P33RH265

33

110

85

220

265

0.4

7.0

5.0

0.6

MZ11-05P70RH265

70

65

50

130

265

0.3

6.5

5.0

0.6

MZ11-05P85RH265

85

60

45

120

265

0.3

6.5

5.0

0.6

MZ11-05P39RH265

39

80

65

160

265

0.2

6.5

5.0

0.6

MZ11-05P121H265

120

45

35

90

265

0.3

6.5

5.0

0.6

MZ11-05P181H265

180

40

30

80

265

0.3

6.5

5.0

0.6

MZ11-04P70RH265

70

50

40

100

265

0.2

5.5

5.0

0.6

MZ11-04P121H265

120

40

30

80

265

0.2

5.5

5.0

0.6

MZ11-03P151H265

150

40

30

75

265

0.2

4.5

5.0

0.5

MZ11-10N12RH265

12

170

130

340

265

1.2

100(N)

11.0

5.0

0.6

MZ11-10N18RH265

18

145

110

290

265

1.2

11.0

5.0

0.6

MZ11-10N22RH265

22

125

90

250

265

1.2

11.0

5.0

0.6

MZ11-07N22RH265

22

120

90

225

265

0.5

8.0

5.0

0.6

MZ11-05N151H265

150

38

30

80

265

0.3

6.5

5.0

0.6

MZ11-05N301H265

300

27

20

55

265

0.3

6.5

5.0

0.6

MZ11-05N601H265

600

20

15

40

265

0.2

6.5

5.0

0.6

MZ11-05N102H265

1000

15

12

30

265

0.2

6.5

5.0

0.6

MZ11-04N151H265

150

36

28

80

265

0.3

5.5

5.0

0.6

MZ11-03N151H265

150

33

25

65

265

0.2

4.5

5.0

0.5

MZ11-03N101H265

100

40

30

80

265

0.2

4.5

5.0

0.5

MZ11-03N70RH265

70

45

35

90

265

0.1

4.5

5.0

0.5

MZ11-08M12RH265

12

120

70

220

265

0.8

80(M)

9.0

5.0

0.6

MZ11-08M25RH265

25

85

50

170

265

0.8

9.0

5.0

0.6

MZ11-08M35RH265

35

80

50

150

265

0.8

9.0

5.0

0.6

MZ11-08M50RH265

50

60

40

120

265

1.0

9.0

5.0

0.6

MZ11-07M101H265

100

50

30

100

265

0.6

8.0

5.0

0.6

MZ11-05M70RH265

70

50

30

100

265

0.3

6.5

5.0

0.6

MZ11-05M121H265

120

30

20

60

265

0.3

6.5

5.0

0.6

MZ11-03M101H265

100

25

18

55

265

0.2

4.5

5.0

0.5

MZ11-03M151H265

150

22

15

45

265

0.2

4.5

5.0

0.5



型号

额定电阻值
R25(Ω)
±25%

不动作电流
Int(mA)

动作电流
@25℃
It(mA)

最大工作
电压
Vmax(A)

最大电流
Imax(A)

居里温度
Tc(℃)

外形尺寸
(mm)

@25℃

@60℃

Dmax

Tmax

Фd

MZ12-20P2R6H140

2.6

650

500

1300

140

4.3

120(P)

22.0

5.0

0.6

MZ12-16P4R7H140

4.7

425

330

850

140

3.1

17.5

5.0

0.6

MZ12-16P5R6H140

5.6

400

310

800

140

3.1

17.5

5.0

0.6

MZ12-13P6R8H140

6.8

325

250

650

140

1.8

14.0

5.0

0.6

MZ12-12P5R6H140

5.6

325

250

650

140

1.8

13.5

5.0

0.6

MZ12-12P6R8H140

6.8

300

230

600

140

1.8

13.5

5.0

0.6

MZ12-10P10RH140

10

225

170

450

140

1.2

11.0

5.0

0.6

MZ12-10P6R8H140

6.8

275

200

550

140

1.2

11.0

5.0

0.6

MZ12-08P22RH140

22

135

110

270

140

0.8

9.0

5.0

0.6

MZ12-06P25RH140

25

125

90

250

140

0.5

7.0

5.0

0.6

MZ12-05P33RH140

33

90

70

175

140

0.3

6.5

5.0

0.6

MZ12-16R2R1H140

2.1

710

570

1420

140

3.1

140(R)

17.5

5.0

0.6

MZ12-13R3R8H140

3.8

500

400

1000

140

1.8

14.0

5.0

0.6

MZ12-10R15RH140

15

210

170

420

140

1.2

11.0

5.0

0.6

MZ12-10R6R7H140

6.7

300

230

600

140

1.2

11.0

5.0

0.6

MZ12-10R10RH140

10

250

200

500

140

1.2

11.0

5.0

0.6



型号

额定电阻值
R25(Ω)
±25%

不动作电流
Int(mA)

动作电流
@25℃
It(mA)

最大工作
电压
Vmax(A)

最大电流
Imax(A)

居里温度
Tc(℃)

外形尺寸
(mm)

@25℃

@60℃

Dmax

Tmax

Фd

MZ13-10R1R8H30

1.8

650

550

1300

30

4.3

140(R)

11.0

4.0

0.6

MZ13-08R1R8H30

1.8

600

500

1100

30

3.0

9.0

4.0

0.6

MZ13-12P1R2H30

1.2

750

600

1500

30

5.5

120(P)

13.5

4.0

0.6

MZ13-12P1R8H30

1.8

500

430

1000

30

5.5

13.5

4.0

0.6

MZ13-10P2R7H30

2.7

380

320

700

30

4.3

11.0

4.0

0.6

MZ13-08P1R8H30

1.8

550

450

1000

30

3.0

9.0

4.0

0.6

MZ13-08P4R2H30

4.2

280

230

560

30

3.0

9.0

4.0

0.6

MZ13-05P10RH30

10

170

140

340

30

1.0

6.5

4.0

0.6

MZ14-16P2R3H60

2.3

550

450

1100

60

8.0

17.5

4.0

0.6

MZ14-12P3R7H60

3.7

380

320

750

60

5.5

13.5

4.0

0.6

MZ14-10P5R6H60

5.6

300

250

600

60

4.3

11.0

4.0

0.6

MZ14-08P9R4H60

9.4

180

150

360

60

3.0

9.0

4.0

0.6

MZ14-05P25RH60

25

100

85

200

60

1.0

6.5

4.0

0.6

MZ14-03P55RH60

55

60

50

120

60

0.7

4.5

4.0

0.5

MZ14-08M4R7H60

4.7

180

120

360

60

3.0

80(M)

9.0

4.0

0.6



型号

额定电阻值
R25(Ω)
±25%

不动作电流
Int(mA)

动作电流
@25℃
It(mA)

最大工作
电压
Vmax(A)

最大电流
Imax(A)

居里温度
Tc(℃)

外形尺寸
(mm)

@25℃

@60℃

Dmax

Tmax

Фd

MZ15-10R1R2H15

1.2

850

700

1550

15

4.3

140(R)



11.0

4.0

0.6

MZ15-08R1R0H15

1.0

850

700

1500

15

3.0

9.0

4.0

0.6

MZ15-08R1R8H15

1.8

600

500

1100

15

3.0

9.0

4.0

0.6

MZ15-07R1R0H15

1.0

750

600

1350

15

2.5

8.0

4.0

0.6

MZ15-07R1R2H15

1.2

650

550

1200

15

2.5

8.0

4.0

0.6

MZ15-05R4R6H15

4.6

350

300

680

15

1.0

6.5

4.0

0.6

MZ15-03R13RH15

13

180

150

350

15

0.7

4.5

4.0

0.5

MZ15-10P1R2H18

1.2

700

600

1400

18

4.3

120(P)

11.0

4.0

0.6

MZ15-08P1R0H18

1.0

650

550

1200

18

3.0

9.0

4.0

0.6

MZ15-08P1R8H18

1.8

550

450

1000

18

3.0

9.0

4.0

0.6

MZ15-05P4R6H18

4.6

300

250

580

18

1.0

6.5

4.0

0.6

MZ15-03P13RH18

13

145

120

280

18

0.7

4.5

4.0

0.5



    变压器过流保护用PTC热敏电阻(PTC不嵌入变压器线包内)

型号

额定电阻值
R25(Ω)
±25%

不动作电流
Int(mA)

动作电流
@25℃
It(mA)

最大工作
电压
Vmax(A)

最大电流
Imax(A)

居里温度
Tc(℃)

外形尺寸
(mm)

@25℃

@60℃

Dmax

Tmax

Фd

MZ11-16P6R0H265

6.0

390

300

780

265

3.1

120(P)

17.5

5.0

0.6

MZ11-13P10RH265

10

260

200

520

265

1.8

14.0

5.0

0.6

MZ11-12P10RH265

10

250

200

500

265

1.8

13.5

5.0

0.6

MZ11-10P15RH265

15

180

140

350

265

1.2

11.0

5.0

0.6

MZ11-08P25RH265

25

130

100

250

265

0.8

9.0

5.0

0.6

MZ11-08P35RH265

35

115

90

225

265

0.8

9.0

5.0

0.6

MZ11-08P45RH265

45

105

80

200

265

0.8

9.0

5.0

0.6

MZ11-08P55RH265

55

90

70

180

265

0.8

9.0

5.0

0.6

MZ11-05P70RH265

70

65

50

130

265

0.3

6.5

5.0

0.6

MZ11-03P151H265

150

40

30

75

265

0.2

4.5

5.0

0.6




    过流保护PTC热敏电阻器选用指南

    1.最大工作电压

    PTC热敏电阻器串联在电路中,正常工作时仅有一小部分电压保持在PTC热敏电阻器上,当PTC热敏电阻器启动呈高阻态时,必须承受几乎全部的电源电压,因此选择PTC热敏电阻器时,要有足够高的最大工作电压,同时还要考虑到电源电压可能产生的波动。

    2.不动作电流和动作电流

    为得到可靠的开关功能,动作电流至少要超过不动作电流的两倍。

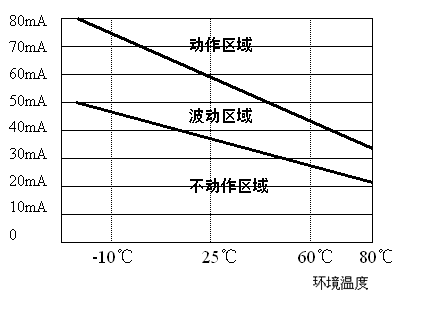

    由于环境温度对不动作电流和动作电流的影响极大(见下图),因此要把最坏的情况考虑进去, 不动作电流应选用在允许的最高环境温度时的值,对动作电流来说,选应用在较低环境温度下的值。



    3.在最大工作电压时允许的最大电流

    需要PTC热敏电阻器执行保护功能时,要检查电路中是否有产生超过允许的最大电流的条件,一般是指用户存在产生短路可能性的情况。规格书已经给出了最大电流值,超过这个值使用时,可导致PTC热敏电阻器破坏或早期失效。

    4.开关温度(居里温度)

    我们可提供居里温度80 ℃、100 ℃、120 ℃、140 ℃的的过流保护元件,一方面,不动作电流取决于居里温度和PTC热敏电阻器芯片的直径, 从降低成本方面考虑, 应选用高居里温度和小尺寸元件;另一方面须考虑,这样选择的PTC热敏电阻器会有较高的表面温度,是否会在线路中导致不希望的副作用。一般情况下,居里温度要超过最高使用环境温度20 ~ 40 ℃。

    5.使用环境的影响

    在接触化学试剂或在使用灌注料或填料时,须特别小心钛酸钡陶瓷被还原导致PTC热敏电阻器效应下降,以及由于灌注造成的导热条件变化,都可能导致PTC热敏电阻器局部过热而损坏。

    附:电源变压器过流保护PTC热敏电阻的选用举例

    已知一电源变压器初级电压220V,次级电压16V,次级电流1.5A, 次级异常时的初级电流约350mA,10分钟之内应进入保护状态,变压器工作环境温度-10 ~ 40 ℃,正常工作时温升15 ~ 20 ℃, PTC热敏电阻器靠近变压器安装,请选定一PTC热敏电阻器用于初级保护。
    1.确定最大工作电压
    已知变压器工作电压220V,考虑电源波动的因素,最大工作电压应达到220V×(1+20%)=264V
    PTC热敏电阻器的最大工作电压选265V。
    2.确定不动作电流
    经计算和实际测量,变压器正常工作时初级电流125mA,考虑到PTC热敏电阻器的安装位置的环境温最高达60 ℃,可确定不动作电流在60 ℃时应为130~ 140mA。
    3.确定动作电流
    考虑到PTC热敏电阻器的安装位置的环境温度最低可达到-10 ℃或25℃,  可确定动作电流在-10 ℃或25℃时应为340~ 350mA,动作时间约5分钟。
    4.确定额定零功率电阻R25
    PTC热敏电阻器串联在初级中,产生的电压降应尽量小,PTC热敏电阻器自身的发热功率也应尽量小,一般PTC热敏电阻器的压降应小于总电源的1%,R25经计算:
                                         220V × 1% ÷0.125A=17.6 Ω
    5.确定最大电流
    经实际测量, 变压器次级短路时, 初级电流可达到500mA,如果考虑到初级线圈发生部分短路时有更大的电流通过,PTC热敏电阻器的最大电流确定在1A以上。
    6. 确定居里温度和外形尺寸
    考虑到PTC热敏电阻器的安装位置的环境温最高可达60 ℃, 选择居里温度时在此基础上增加40 ℃, 居里温度为100 ℃,但考虑到低成本, 以及PTC热敏电阻器未安装在变压器线包内, 其较高的表面温度不会对变压器产生不良作用,故居里温度可选择120 ℃,这样PTC热敏电阻器的直径可减小一档,成本可以下降。
    7.确定PTC热敏电阻器型号
    根据以上要求,查阅我们公司的规格表,选定MZ11-10P15RH265
    即: 最大工作电压265V,额定零功率电阻值15Ω± 25%,不动作电流140 mA, 动作电流350 mA,最大电流1.2A,居里温度120 ℃,最大尺寸为ø11.0mm。


    PTC的失效模式

    衡量PTC热敏电阻器可靠性有两个主要指标:

    A.耐电压能力----超过规定的电压可导致PTC热敏电阻器短路击穿, 施加高电压可淘汰耐压低的产品,确保PTC热敏电阻器在最大工作电压(Vmax)以下是安全的;
    B、耐电流能力----超过规定的电流或开关次数可导致PTC热敏电阻器呈现不可恢复的高阻态而失效, 循环通断试验不能全部淘汰早期失效的产品。

    在规定的使用条件下, PTC失效后呈现高电阻态。长期(一般大于1000小时)施加在PTC热敏电阻器上的电压导致其常温电阻升高的幅度极小, 居里温度超过200℃的PTC发热元件相对要明显。除PTC发热元件外,PTC失效的主要原因是由于开关操作中陶瓷体中心产生应力开裂。 在PTC热敏电阻器动作动过程中,PTC瓷片内温度、电阻率、电场、和功率密度的分布不均匀导致中心应力大而分层裂开。


    使用注意事项

    1、焊接
    在焊接时要注意,PTC热敏电阻器不能由于过分的加热而受到损害。必须遵守下列的最高的温度,最长的时间和最小的距离:
                          浸焊       烙铁焊
    溶池温度                 max. 260 ℃    max. 360℃
    钎焊时间                 max. 10s      max. 5 s
    距PTC热敏电阻器最小的距离         min. 6mm      min. 6mm
    在较恶劣的钎焊条件下将会引起电阻值的变化。

    2、涂层和灌注
    在PTC热敏电阻器上加涂层和灌注时,不允许在固化和以后的处理中由于不同的热膨胀而出现机械应力。请谨慎使用灌注材料或填料。在固化时不允许超过PTC热敏电阻器的上限温度。此外,要注意到,灌注材料必须是化学中性的。在PTC热敏电阻器中钛酸盐陶瓷的还原可能会导致电阻降低和电性能的丧失;由于灌注而引起热散热条件的变化可能会引起在PTC热敏电阻器上局部的过热而导致其被毁坏。

    3、清洗
    氟利昂,三氯乙烷或四氯乙烯等温和的清洗剂均适用于清洗, 同样可以使用超声波清洗的方法,但是一些清洗剂可能会损害热敏电阻的性能,清洗前最好进行试验或到我公司咨询。

    4、贮藏条件与期限
    如果存贮得当,PTC热敏电阻器的存贮期没有什么期限限制。为了保持PTC热敏电阻器的可焊性, 应在没有侵蚀性的气氛中进行贮藏,同时要注意空气湿度,温度以及容器材料。元件应尽可能的在原包装中进行贮藏。对未焊接的PTC热敏电阻器的金属覆层的触碰可能会导致可焊性能降低。暴露在过潮或过高温度下,一些规格产品性能可能会改变,比如锡铅的可焊性等,但是在正常的电器元件保存条件下可以长期保存。

    5、注意事项
    为避免PTC热敏电阻器发生失效/短路/烧毁等事故,使用(测试)PTC热敏电阻器时应特别注意如下事项:
    不要在油中或水中或易燃易爆气体中使用(测试)PTC热敏电阻器;
    不要在超出"最大工作电流"或"最大工作电压"条件下使用(测试)PTC热敏电阻器。

                                                                  更多内容


≫≫ 威海火影电器有限公司                            All Rights Reserved, Copyright (c)2010

PTC 热敏电阻网

   ◎ 公司地址: 山东省威海市环翠区古北一巷8号
   ◎ 联系电话: 0631-3666585    给我发消息
   ◎ 电子邮件: PTC-PTC@126.com
