延时启动PTC热敏电阻
从PTC热敏电阻的I-t特性曲线得知，外加电压后PTC热敏电阻需经历一段时间才能达到高阻态
，这种延迟特性被用于延时启动用途。
电机启动PTC热敏电阻
外形结构
应用原理
电机在启动时，要克服本身的惯性， 同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。 当转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈，
启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.
型号参数
|
型号 |
额定电阻值(Ω) |
最大工作电压(V) |
最大电流(A) |
动作时间(秒) |
耐电压(V) |
消耗功率(W) |
恢复时间(秒) |
绝缘电压(V) |
|
MZ4A-12 |
12±20% |
270 |
12 |
0.1~1 |
375 |
4 |
70 |
1500 |
|
MZ4A-22 |
22±20% |
300 |
10 |
0.4~2 |
375 |
4 |
65 |
1500 |
|
MZ4A-33 |
33±20% |
350 |
9 |
0.6~4 |
500 |
4 |
65 |
1500 |
|
MZ4B-40 |
40±20% |
375 |
9 |
0.6~7 |
600 |
4 |
80 |
1500 |
|
MZ4B-47 |
47±20% |
375 |
9 |
0.6~7 |
600 |
4 |
65 |
1500 |
|
MZ4B-68 |
68±20% |
375 |
9 |
0.6~7 |
600 |
4 |
65 |
1500 |
|
MZ4B-100 |
100±20% |
375 |
2.5 |
1~3 |
700 |
2.5 |
60 |
1500 |
电子镇流器、节能灯预热软启动PTC热敏电阻
外形结构
应用原理
将PTC热敏电阻用在节能灯电子镇流器上，不必改动线路将产品直接跨接在灯管的谐振电容两端，可以改变电子镇流器、电子节能灯的硬启动为预热启动，灯丝的预热时间达0.4-2.0秒，可延长灯管寿命四倍以上。
应用PTC热敏电阻实现预热启动如下图：刚接通开关时，Rt处于常温态，其阻值远远低于C2阻值，电流通过C1，Rt形成回路预热灯丝。约0.4-2秒后，Rt焦耳热温度超过居里温度Tc跃入高阻态，其阻值远远高于C2阻抗，电流通过C1、C2形成回路导致L谐振，产生高压点亮灯管。
对某一特定的电子镇流器、电子节能灯而言，所选用的PTC阻值越大、体积越小、居里温度越低，其功耗就越小、预热时间亦越短；反之功耗就越大，预热时间亦越长。
电子节能灯预热软启动电路图
型号参数
| 型号 |
居里温度(℃) |
额定电阻 值 (Ω) |
耐 电压(Vac) |
外形尺寸(mm) |
| Dmax |
Hmax |
φd |
|
XKMZ31-4H151N500 |
75±7 |
150±30% |
500 |
5.0 |
4.5 |
0.5 |
|
XKMZ31-4H221N600 |
220±30% |
600 |
|
XKMZ31-4H331N650 |
330±30% |
650 |
|
XKMZ31-4H401N650 |
400±30% |
650 |
|
XKMZ31-4H651N650 |
650±30% |
650 |
|
XKMZ31-4H102N650 |
1000±30% |
650 |
|
XKMZ31-4H152N650 |
1500±30% |
650 |
|
XKMZ31-4H202N650 |
2000±30% |
650 |
|
XKMZ31-4H302N650 |
3000±30% |
650 |
|
XKMZ31-4N151N500 |
100±7 |
150±30% |
500 |
5.0 |
4.5 |
0.5 |
| XKMZ31-4N331N650 |
330±30% |
650 |
|
XKMZ31-4N401N650 |
400±30% |
650 |
| XKMZ31-4N651N650 |
650±30% |
650 |
|
XKMZ31-4N102N650 |
1000±30% |
650 |
| XKMZ31-4N152N650 |
1500±30% |
650 |
|
XKMZ31-5H151N500 |
75±7 |
150±30% |
500 |
5.5 |
5.0 |
0.5 |
| XKMZ31-5H331N650 |
330±30% |
650 |
|
XKMZ31-5H401N650 |
400±30% |
650 |
| XKMZ31-5H651N650 |
650±30% |
650 |
|
XKMZ31-5H102N650 |
1000±30% |
650 |
| XKMZ31-6H151N600 |
75±7 |
150±30% |
600 |
6.5 |
5.0 |
0.5 |
|
XKMZ31-6H221N650 |
220±30% |
650 |
| XKMZ31-6H331N650 |
330±30% |
650 |
|
XKMZ31-6H401N650 |
400±30% |
650 |
| XKMZ31-6H651N650 |
650±30% |
650 |
|
XKMZ31-6H102N650 |
1000±30% |
650 |
| XKMZ31-6H152N650 |
1500±30% |
650 |
|
XKMZ31-6N151N600 |
100±7 |
150±30% |
600 |
6.5 |
5.0 |
0.5 |
| XKMZ31-6N221N650 |
220±30% |
650 |
|
XKMZ31-6N331N650 |
330±30% |
650 |
| XKMZ31-6N401N650 |
400±30% |
650 |
|
XKMZ31-8M151N650 |
75±7 |
150±30% |
650 |
8.0 |
5.0 |
0.5 |
| XKMZ31-8M221N650 |
220±30% |
650 |
|
XKMZ31-8M331N800 |
330±30% |
800 |
| XKMZ31-8M401N900 |
400±30% |
900 |
|
XKMZ31-10M151N650 |
75±7 |
150±30% |
650 |
9.0 |
5.0 |
0.5 |
| XKMZ31-10M221N650 |
220±30% |
650 |
|
XKMZ31-10M331N800 |
330±30% |
800 |
| XKMZ31-10M401N900 |
400±30% |
900 |
|
使用注意
1.公司产品种类繁多，居里温度为75℃、85℃、105℃的产品目前使用最为普遍。
2.除上表所列规格型号之外，可按用户要求设计不同尺寸、开关温度、阻值和耐电压的PTC热敏电阻。
3.XMZ系列PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的SGS测试报告。
电子镇流器、节能灯软启动用PTC热敏电阻器选用指南
基于增大延时时间可通过提高居里温度和体积、减小阻值等途径来实现，确定以下基本原则：
1.节能灯工作时灯内温度较高，PTC热敏电阻器的居里温度不能太低，否则延时时间太短，起不到预热效果，居里温度在100 ℃以上为宜；
2.启动线路为单电容时，PTC热敏电阻器耐电压要求较高，通常在800V以上；
3.电阻率高的PTC热敏电阻器在可靠性方面可得到巨大的提升，在满足启动特性的前提下应优先选用；
4.必须考虑在低温启动时的情况，在低温时，PTC热敏电阻器的热平衡电阻相应较低，可能造成灯管不启动；
5.PTC热敏电阻器的开关寿命最好大于100，000次；
6.预热时间不能小于0.4秒；
7.启动完毕后，PTC热敏电阻器的功耗应符合有关规定。
电子镇流器、节能灯预热软启动用智能型PTC热敏电阻

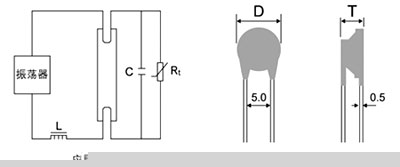

外形结构
应用原理
智能型PTC热敏电阻器作为电子镇流器、节能灯预热软启动元件，能大大地提高灯管的开关次数和使用寿命，同时克服了普通PTC热敏电阻器在电子镇流器、节能灯预热启动后，有温升、有功耗的缺点，提高了灯的光通量、流明数和发光效率。
型号参数
|
产品编号 |
额定零功率电阻值(KΩ) |
居里温度(℃) |
外型尺寸(mm) |
适用灯参数 |
产品标识 |
| Dmax |
Tmax |
管电压(V) |
灯功率(W) |
|
XKMZ32-05070-3H302 |
3.0±30% |
75±7 |
6.0 |
6.0 |
45±5 |
3-7 |
XK |
| XKMZ32-05101-3H322 |
3.3±30% |
75±7 |
6.0 |
6.0 |
65±5 |
4-7 |
XK |
|
XKMZ32-05131-3H801 |
0.8±30% |
75±7 |
6.0 |
6.0 |
75±5 |
5-9 |
XK |
| XKMZ32-05141-3H202 |
2.0±30% |
75±7 |
6.0 |
6.0 |
85±5 |
5-9 |
XK |
|
XKMZ32-05141-3H172 |
1.7±30% |
75±7 |
6.0 |
6.0 |
85±5 |
5-9 |
XK |
| XKMZ32-05141-3H701 |
0.7±30% |
75±7 |
6.0 |
6.0 |
85±5 |
7-11 |
XK |
|
XKMZ32-05121-3H152 |
1.5±30% |
105±7 |
6.0 |
6.0 |
70±5 |
9-15 |
XK |
| XKMZ32-06151-4M102 |
1.0±30% |
85±7 |
6.5 |
6.0 |
95±5 |
9-18 |
XK |
|
XKMZ32-06151-4M901 |
0.9±30% |
85±7 |
6.5 |
6.0 |
95±5 |
9-18 |
XK |
| XKMZ32-06151-4M551 |
0.55±30% |
85±7 |
6.5 |
6.0 |
95±5 |
9-18 |
XK |
|
XKMZ32-07151-4M301 |
0.3±30% |
85±7 |
8.0 |
6.0 |
95±5 |
11-23* |
XK |
| XKMZ32-05151-3N152 |
1.5±30% |
105±7 |
6.0 |
6.0 |
95±5 |
15-25 |
XK |
|
XKMZ32-08090-4M301 |
0.3±30% |
85±7 |
9.0 |
6.0 |
55±5 |
15-25 |
XK |
| XKMZ32-08131-4H175 |
1.75±30% |
75±7 |
9.0 |
6.0 |
75±5 |
15-25 |
XK |
|
XKMZ32-08131-4M801 |
0.8±30% |
75±7 |
9.0 |
6.0 |
75±5 |
15-25 |
XK |
| XKMZ32-08171-4M102 |
1.0±30% |
75±7 |
9.0 |
6.0 |
110±5 |
18-36 |
XK |
|
XKMZ32-07361-4M551 |
0.55±30% |
75±7 |
8.0 |
6.0 |
200±10 |
28* |
XK |
| XKMZ32-07301-4M551 |
0.55±30% |
75±7 |
8.0 |
6.0 |
170±10 |
21* |
XK |
|
XKMZ32-10181-6F201 |
0.2±30% |
55±7 |
10.7 |
6.0 |
110±10 |
36* |
XK |
| XKMZ32-11181-6F201 |
0.2±30% |
55±7 |
11.7 |
6.0 |
110±10 |
36* |
XK |
|
1、带*号的型号也适用于T5，T8灯管；
2、除上表所列规格型号之外，可按用户要求设计生产其他规格要求的智能PTC热敏电阻器；
3、XKMZ系列PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的ITS测试报告。
|
