               液体加热用PTC热敏电阻器


    产品概述

    液体加热用PTC热敏电阻器特别适合于安全性及产品寿命要求高的高档产品,作为液体保温元件性能优异,相比普通的电热丝加热器,液体加热用PTC热敏电阻器省去了控温系统,成本也低。

液体加热用PTC热敏电阻器的加热功率随着使用条件的不同而不同。要使PTC的散热功率增加, 被加热的液体应有良好的流通或对流。潜入式加热器的功率密度(加热功率/水接触的面积)大约为6W /cm2(水温25℃时)。 流体式加热器的功率密度(加热功率/水接触的面积)大约为4~10W /cm2(水温25℃时)。水温越高,加热功率越小。

PTC液体恒温加热器在干烧时的温度越高,加热液体时的功率就会越大。为了追求相对低成本的解决方案,一般设计PTC液体恒温加热器的干烧温度为220~280℃。若要求降低干烧温度,则需要相应增加PTC液体恒温加热器的体积或数量,才能达到等效功率。


    潜入式液体加热器外形结构



    潜入式液体加热器应用设计

这是一种潜入式液体加热器,将加热器探入液体容器内进行加热,使液体获得恒定温度。用PTC元件作为发热源,具有升温速度快、恒温发热、功率自调整、热转换率高、抗水垢能力强、即使干烧也不损坏等特点。 被广泛应用于家电行业各类电热器具中。


潜入式液体加热器技术参数

    工作电压:     12-240V

绝缘耐压:     >3750V,通过特殊绝缘处理,安全可靠

表面温度:     100-250℃

 额定功率:     50-500W

功率密度:     (加热功率/水接触的面积)大约为6W /cm2(水温25℃时)


    流体式液体加热器外形结构



                单边PTC加热(内孔直径13mm)                   双边PTC加热(内孔直径20mm)



流体式液体加热器应用设计

这是一种流体式液体加热器,液体从加热器内流过即被加热到需要的温度。用PTC元件作为发热源,具有升温速度快、恒温发热、功率自调整、热转换率高、抗水垢能力强、即使干烧也不损坏等特点。 被广泛应用于家电行业各类电热器具中。


流体式液体加热器技术参数

    工作电压:     12-240V

绝缘耐压:     >3750V,通过特殊绝缘处理,安全可靠

表面温度:     180-265℃

 额定功率:     50-1000W

功率密度:     (加热功率/水接触的面积)大约为4~10W /cm2(水温25℃时)

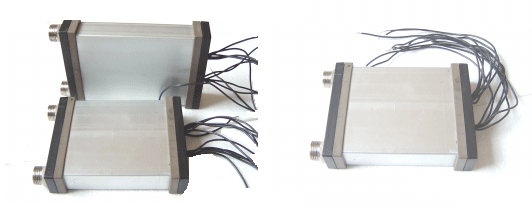

    即热式液体电加热器外形结构



    即热式液体电加热器优点

 1、水电分离安全系数高:当加热内胆空载或温控失灵,PTC的电阻值会迅速增大,直到功率衰减至100W以内,不怕干烧。
 2、加热迅速,即开即热,10秒内即出热水。同理,不浪费热能,节约能源。
 3、体积小、重量轻,适宜开发超薄型的电热水器,顺应潮流。
 4、无明火、不结垢、寿命长。
 5、电压适应性强:在额定电压上下25%的电压波动范围内,PTC完全能适应,功率不受影响。



    即热式小厨宝加热内胆主要参数

型号 额定功率 外形尺寸 水流量 提升水温 出水温度
MZ9Y-L200W100T34V220W4000 4000 W 200*100*34 mm 2~3 L/min 34 36~40
MZ9Y-L170W100T34V220W3500 3500 W 170*100*34 mm 2~3 L/min 32 36~38
MZ9Y-L150W100T34V220W3000 3000 W 150*100*34 mm 2~3 L/min 30 35~36

    即热式电热水器加热内胆主要参数

型号 额定功率 外形尺寸 水流量 提升水温 出水温度
MZ9Y-L300W110T34V220W8500 8500 W 300*110*34 mm 3.5~5.5 L/min 38 43~47
MZ9Y-L280W110T34V220W7500 7500 W 280*110*34 mm 3.5~5.5 L/min 36 43~45
MZ9Y-L260W110T34V220W6500 6500 W 260*110*34 mm 3.5~5.5 L/min 34 42~44
