                  冰箱用PTC

    从PTC热敏电阻的I-t特性曲线得知， 外加电压后PTC热敏电阻需经历一段时间才能达到高阻态, 这种延迟特性被用于延时启动用途。

　

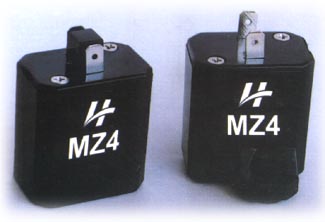

    外形结构

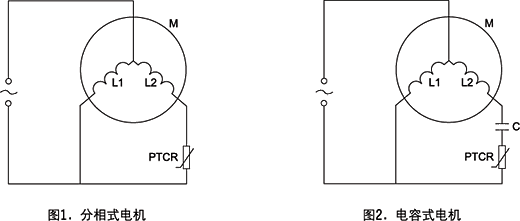

    应用原理

    电机在启动时，要克服本身的惯性， 同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。当转动正常后，为了节约能源，需要的转矩又要大幅度下降。 给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈， 启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果。

　

    型号参数

型号

额定电阻值(Ω)

最大工作电压(V)

最大电流(A)

动作时间(秒)

耐电压(V)

消耗功率(W)

恢复时间(秒)

绝缘电压(V)

MZ4A-12

12±20%

270

12

0.1~1

375

4

70

1500

MZ4A-22

22±20%

300

10

0.4~2

375

4

65

1500

MZ4A-33

33±20%

350

9

0.6~4

500

4

65

1500

MZ4B-40

40±20%

375

9

0.6~7

600

4

80

1500

MZ4B-47

47±20%

375

9

0.6~7

600

4

65

1500

MZ4B-68

68±20%

375

9

0.6~7

600

4

65

1500

MZ4B-100

100±20%

375

2.5

1~3

700

2.5

60

1500
