由于电力变压器的安全可靠运行和使用寿命， 很大程度上是取决于变压器绕组绝缘的安全可靠。当变压器绕组温度超过绝缘层的耐受温度时，就会引起绕组的绝缘破坏， 使变压器不能正常工作甚至烧毁。如果在变压器绕组里连接多组只有火柴头大小的PTC热敏电阻，就可以灵敏地监测变压器绕组内部的温度。

    2.15.1 工作原理
    利用PTC热敏电阻在居里温度以上电阻值急剧增加的特性（图2.15.1）， 可以将具有不同动作温度的几组PTC热敏电阻分别埋设在变压器的各相绕组中，当由于过载或其它原因引起变压器任何一相绕组温度升高时，某组PTC热敏电阻的阻值就会迅速增大，通过温度监视器控制电路使相应的某组继电器动作， 再通过报警、跳闸和风机控制电路对变压器采取相应的各种保护措施。
    为适应不同变压器的结构特点，多温控制箱有两种：一种是二温控制箱， 它适用于自冷式变压器，具有超温报警和超温跳闸的功能，价格较便宜；另一种是四温控制箱， 具有控制冷却风机开、停和超温报警、超温跳闸的功能，由于强迫风冷的作用，变压器的额定用量可增加50%.

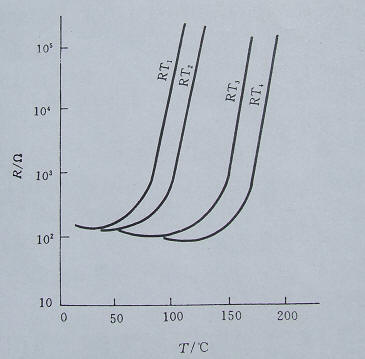

                               图2.15.1  四温控制箱用PTC热敏电阻的电阻-温度特性曲线

    2.15.2 结构及运行方式
    以四温控制箱为例说明如下： 四温控制箱主要由两部分组成， 一为温度监视器， 二为报警、跳闸和风机控制电路，如图2.15.2所示。

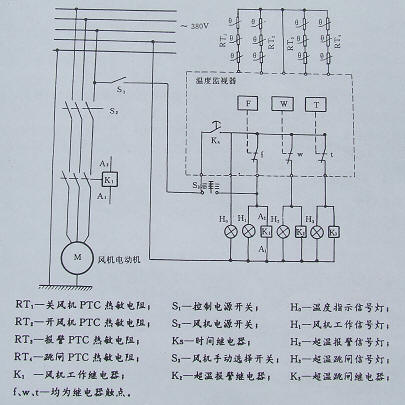

                                            图2.15.2  四温控制箱的结构

    温度监视器由包括RT1、RT2、RT3、RT4四套PTC热敏电阻的控制电路构成。 它可以通过PTC热敏电阻阻值的改变来监视变压器内的温度变化， 并通过信号放大和转换使相应的继电器动作。 这四种PTC热敏电阻的动作温度分别为T1、T2、T3、T4 。它们的电阻-温度特性曲线如图2.15.1所示。每套PTC热敏电阻均由同种动作温度的3只PTC串联组成，它们分别埋设在电力变压器低压端的三相绕组中。
    接通电源控制开关S1后，时间继电器经一定延时后吸合，温控指示信号灯亮，温控系统进入运行状态。
    图2.15.2中的风机手动选择开关是对风机进行手动控制或自动控制选择的， 若按下此开关，风机将不停的开动，对变压器进行连续强迫风冷，如释放此开关，风机进入自动控制状态，由绕组温度决定风机的开停。
    当变压器绕组温度高于T2（110℃）时，RT2阻值处于高阻状态， 通过控制电路使继电器F释放，触点f闭合，继电器K1得电吸合，冷却风机开动，同时风机工作信号灯亮。风机开动后，绕组温度下降到T1（90℃）后，RT1阻值降到低阻状态，通过控制电路使触点f断开，继电器K1释放，冷却风机停止运行，风机工作信号灯灭。
    当绕组发热到T3（160℃）时，RT3处于高阻状态， 通过控制电路使继电器W释放，触点w闭合，继电器K2吸合，发出超温报警信号，同时超温报警信号灯亮。
    如果绕组温度持续上升， 达到最高耐受温度T4（180℃）时，RT4处于高阻状态，继电器T释放，触点t闭合，继电器K3吸合，变压器电源跳闸，超温跳闸信号灯亮。
    二温控制箱不带风机控制电路，只有超温报警和超温跳闸电路，结构比四温控制箱简单。
