                传感器 热敏电阻


    NTC热敏电阻传感器

    NTC是Negative Temperature Coefficient 的缩写, 意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件,所谓NTC热敏电阻器就是负温度系数热敏电阻器。NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆,温度系数-2%~-6.5%。NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。



型号 额定电阻值

@25℃(KΩ)

B值(25/50℃)

(K)

额定功率

(mw)

耗散系数

(mw/℃)

热时间常数

(S)

工作温度

(℃)

MF52E-□□3100

0.1~20

3100

≤50

≥2.0

静止空气中

≤7

静止空气中

-55~+125

MF52E-□□3270

0.2~20

3270

MF52E-□□3380

0.5~50

3380

MF52E-□□3470

0.5~50

3470

MF52E-□□3600

1~100

3600

MF52E-□□3950

5~100

3950

MF52E-□□4000

5~100

4000

MF52E-□□4050

5~200

4050

MF52E-□□4150

10~250

4150

MF52E-□□4300

20~1000

4300

MF52E-□□4500

20~1000

4500




    PTC热敏电阻传感器

    PTC热敏电阻传感器R-T特性曲线上, 电阻值进入跃变区后陡升的一段可以作为温度、液位、流量传感方面的应用。根据PTC热敏电阻对温度敏感的特性,设计用在过热保护及温度传感的场合 ,应用于开关电源,电器设备(电机、变压器),功率器件(晶体管)。特点是体积小、反应时间快,安装方便。

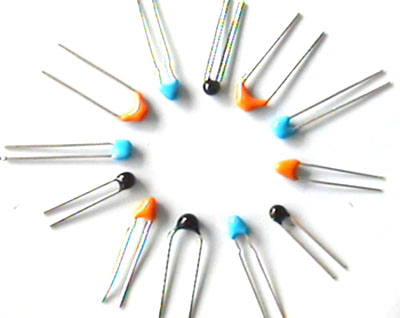

    PTC热敏电阻传感器外形结构



    PTC热敏电阻传感器电阻-温度对应关系

环境温度T(℃)

对应电阻值R(Ω)

环境温度T(℃)

对应电阻值R(Ω)

25

81

100

1350

30

80

105

2650

35

80

110

5370

40

80

115

11300

45

81

120

24300

50

83

125

50500

55

87

130



60

92

135



65

100

140



70

113

145



75

130

150



80

165

155



85

242

160



90

393

165



95

711

170



    这款产品MZ6-101T95,突变温度是95℃.当环境温度是95-5℃时,PTC热敏电阻传感器电阻值为393Ω;当环境温度是95+5℃时,PTC热敏电阻传感器电阻值达1350Ω。
