低电压加热元件

低电压加热元件概述

    低电压加热元件一般要求在电压≤24时可以正常工作。常用的材料有电热丝、电热膜等，但是有个缺陷是它们不能自控温，需要另加控温设备，一旦控温失灵就会造成损失。用新的陶瓷材料低电压PTC加热体只需3~24V电压即可恒温发热，其原理是低电压PTC加热体加电后自热升温使阻值进入跃变区， PTC加热体表面温度将保持恒定值，该温度只与PTC加热体的居里温度和外加电压有关，而与环境温度基本无关。
    利用低电压PTC加热体恒温发热特性设计的加热器件，广泛应用在中小功率加热场合，具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热元件无法比拟的优势。
    把上述PTC加热体和金属构件进行组合可以形成各种形式的大功率PTC加热器。

低电压用金属外壳型PTC加热体

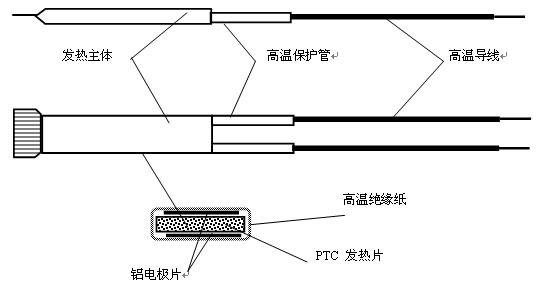

外形结构

型号参数

型号	长度/mm	宽度/mm	厚度/mm	表温/℃	使用电压/V	绝缘耐压/V
MZ9K-L45W32T6V12T60	45	32	6	60±5	12	500
MZ9K-L60W42T8V12T100	60	42	8	100±10	12	500
MZ9K-L25W22T6V12T150	25	22	6	150±10	12	500
。。。。。。可根据客户要求，温度在50℃~280℃之间设计，使用电压可在3V~50V之间设计。

使用注意

    1）发热功率在通电后由大到小，最后稳定。稳定功率与使用条件有关，同一件低电压PTC加热体，使用条件不同，则功率可能相差几倍。散热越快则稳定功率越大；低电压PTC加热体的表面温度越高则功率越高。
    2）低电压PTC加热体的表面温度由PTC加热体自身控制，也可以通过断开电路控制，但不可以通过调节电压来控制表面温度。
    3）多个PTC一起使用时，应并联，不可串联。

低电压用外加绝缘膜型PTC加热体

外形结构

型号参数

型号	长度/mm	宽度/mm	厚度/mm	表温/℃	使用电压/V	绝缘耐压/V
MZ9X-L30W22T3V12T40	30	22	≤3.5	40±5	12	500
MZ9X-L30W22T3V12T55	30	22	≤3.5	55±5	12	500
MZ9X-L30W22T3V12T80	30	22	≤3.5	80±5	12	500
MZ9X-L30W22T3V24T90	30	22	≤3.5	90±5	24	500
MZ9X-L41W22T3V12T40	41	22	≤3.5	40±5	12	500
MZ9X-L41W22T3V12T40	41	22	≤3.5	55±5	12	500
MZ9X-L60W22T3V12T50	60	22	≤3.5	50±5	12	500
MZ9X-L60W22T4V6T50	60	22	≤4.5	50±5	6	500
MZ9X-L60W22T3V6T60	60	22	≤3.5	60±5	6	500
MZ9X-L85W22T3V24T40	85	22	≤3.5	40±5	24	500
MZ9X-L90W10T3V12T100	90	10	≤3.5	100±5	12	500
MZ9X-L95W22T3V24T90	95	22	≤3.5	90±5	24	500
MZ9X-L95W22T4V12T80	95	22	≤4.5	80±5	12	500
MZ9X-L95W22T4V12T85	95	22	≤4.5	85±5	12	500
MZ9X-L180W16T4V12T80	180	16	≤4.5	80±5	12	500

可根据客户要求，温度在50℃~280℃之间设计，使用电压可在3V~50V之间设计。
