               电风扇自然风自控电路


    电风扇是普及最广的家电产品。根据不同对象、不同场合,用户希望获得与之相适应的舒适的自然风。本文推荐一种不会产生射频干扰的电风扇自然风自控电路。

    2.5.1 原理电路
    本电风扇自然风自控电路的核心是由时基集成电路IC和PTC热敏电阻、NTC热敏电阻构成的间接反馈型无稳态多谐振荡器,其原理如图2.5.1所示。

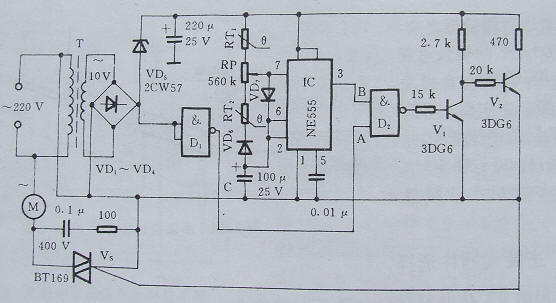

                                    图2.5.1  间接反馈型无稳态多谐振荡器原理电路

    2.5.2 主要元器件选择
    本电风扇自然风自控电路选用的RT1为B值达5600K的NTC热敏电阻,常温阻值51KΩ;RT2为居里温度20~30℃,温度系数12%/℃的PTC热敏电阻,常温电阻470KΩ。 C应选择绝缘好、漏流小的钽电解电容。VD6、VD7选用反向电流小的开关二极管。VS的选取依电扇的功率而定,这里适用60W以下的电扇。

    2.5.3 安装与调试
    为了取得良好的效果,防止误动作,应将RT1和RT2安装在有利的位置,不要使感温元件直接感受电扇风。
