电热水器多数采用相位角控制法控温，即由双向可控硅控制电热元件电源每半个周期导通角的大小。当导通角越大，每半个周期导通的时间就越长，电热元件得电的平均功率越大；反之越小。这种方式使负载电流通断频繁，产生大量的谐波，给其它家电带来很大干扰。这里介绍一种完整周期控制法的电热水器调温用自控电路。

    2.9.1 原理电路

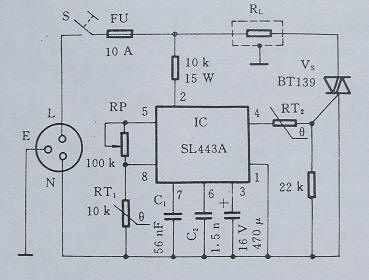

    图2.9.1是电热水器调温用自控电路的原理图。由于RL的通断发生在电源电压过零的瞬间，而且每秒通断的次数远少于相位角控制法，因此即使在大功率电器中使用也不会产生很大的干扰。



                                        图2.9.1  电热水器调温用自控电路原理图

    2.9.2 主要元器件选择
    为便于调节，电热水器调温用自控电路选用具有线性电阻特征的电位器。RT1选用线化处理的PTC热敏电阻器，RT2选用居里温度60℃的阶跃型PTC热敏电阻器。VS视RL的功率而定，本电路的RL为2KW，可控硅应配散热器。
