形形色色的电风扇及排风扇，是常用的家用电器之一，并广泛用于餐厅、商场、车站、 仓库及食品制作等工农业生产中。不少公共场所，随人员流动状况的不同，气温变化幅度较大；不同类别的仓库， 特别是易燃易爆及高温易变质物的货栈，都需要配备自动开关电路，达到防暑散热及安全节能的目的。本文介绍的PTC热敏电阻自动开关电路，能有效达到上述目的。

    2.6.1 原理电路

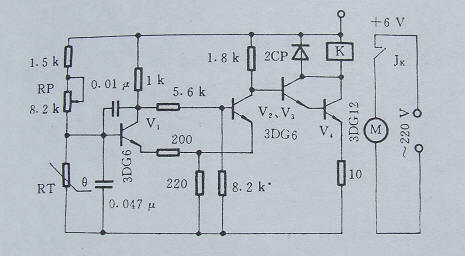

    本电扇自动开关电路电路的原理图见图2.6.1.PTC热敏电阻RT和RP组成分压器，调节RP可以预设风扇的开关温度。



                                     图2.6.1  电扇自动开关电路电路原理图

    2.6.2 主要元器件选择

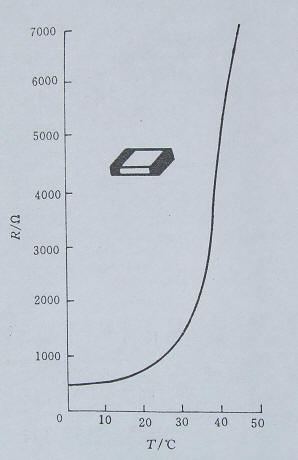

    本电扇自动开关电路采用PTC热敏电阻作为感温元件RT，该元件的标准电阻-温度曲线如图2.6.2.

                                      图2.6.2  电阻-温度曲线
