本孵育箱调控温电路适用于家禽孵化、人工育苗、菌种培养等恒温箱。它的使用温度范围为15~45℃，恒温精度达±0.5℃（带鼓风机）。

    2.4.1 原理电路
    图2.4.1是负载150W的控制电路。图中，R2、R3、RP1、RT、C1及单结晶体管V构成驰张振荡电路。市电经R1降压，VD4整流后供电。当箱内温度低于设定值时，RT的阻值较小，驰张振荡电路产生的脉冲电压的相位角较小，该脉冲通过隔离变压器T触发单向可控硅VS的控制角也较小，于是输出较高的直流电压向加热元件RL供电，孵育箱迅速升温。随着箱内温度的升高，RT受热阻值增大，控制角随之增大，发热功率逐渐减小。 当箱内温度临近预设温度时，RT阻值呈阶跃性增大，RL的发热功率因VS维持电流的减小而进入保温状态。调节RP1的阻值，可以方便地设定所需温度。

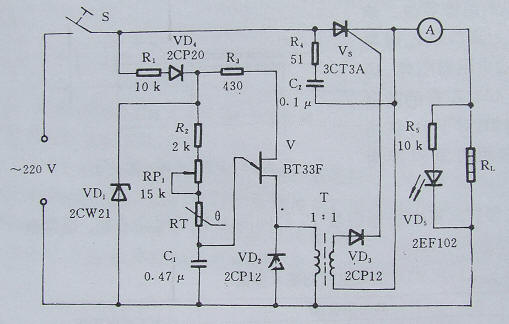

                                        图2.4.1  负载功率小于150W的 孵育箱调控温电路

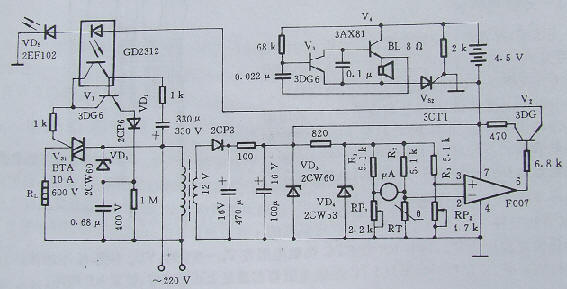

                                       图2.4.2  负载功率1000W的孵育箱调控温电路

    2.4.2 主要元器件选择
    本孵育箱调控温电路选用的RT为线化后的PTC热敏电阻器，15℃时的阻值是505Ω±2%，在15~45℃内的非线性误差小于±0.5%，其电阻温度系数为3.157%/℃，热时间常数小于45s。线化后的感温探头见图2.4.3.

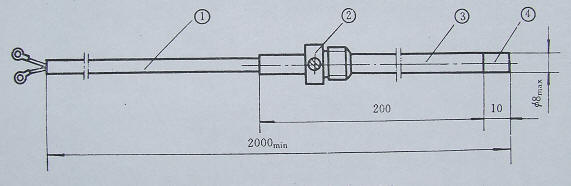

                                        图2.4.3  线化后的稳定传感探头

    RP1和RP2为带锁紧机构的电位器。

    2.4.3 安装与调试
    感温探头的安装部位根据恒温箱的结构和容积确定。小型箱应安装在孵育物和加热元件RL之间，大型箱应安装在热风的进口处。安装前，电路2.4.2在预设温度下，先调RP1是T1=15℃时，桥路输出为零，由此标定微安表的起始值；然后在T2=45℃时，标定微安表的最大值，调RP2，使RL在T2时断电，在T1时通电。电路2.4.1只需调试RP1。
