3.5.1 结构原理
    滚筒式干衣机的结构如图3.5.1.在干衣机的后部装有排风扇11，开动排风扇使干衣机内形成负压，因而空气经进气口过滤器7过滤，再经发热体5加热后被吸入干衣桶中。衣物在桶中旋转的同时受热风作用，水分快速蒸发，而桶内的潮湿空气经棉绒过滤器过滤后被排出桶外，如此循环直至衣物烘干。

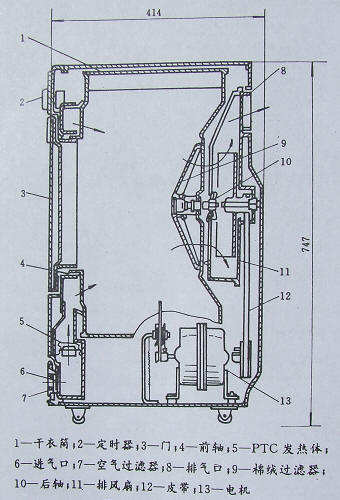

                                     图3.5.1  干衣机结构图

    3.5.2 设计要点
    干衣机的设计，既要使衣物快速烘干，又要保证安全。由图3.5.1可知，干衣桶内的温度近似于发热体出口空气温度。该温度过低显然会降低干衣机的效率，而过高又会可能烘坏衣物，因此发热器出口空气温度是干衣机的重要参数.一般选择PTC元件居里温度低于260℃，功率约1000W。图3.5.2是干衣机电原理图。
　

                                   图3.5.2  干衣机电原理图

                                     图3.5.3  干衣机PTC加热器
