恒温毛巾干燥柜一般恒定温度80±15℃，适用于洗浴城、美容院等场合毛巾的烘干。

    3.6.1 结构原理
    恒温毛巾干燥柜的结构如图3.6.1.干燥柜的底部装有由PTC发热器和风扇组成的热风器，并配有定时装置；在柜的顶部设有排气孔。由发热器吹出的热风，自下而上吹入 干燥柜，使挂在柜内的毛巾中水分很快蒸发，湿空气则由排气孔7排出柜外，直到使衣物烘干。由于毛巾入柜初期会有水滴落下，因此可在毛巾下方设置接水槽。

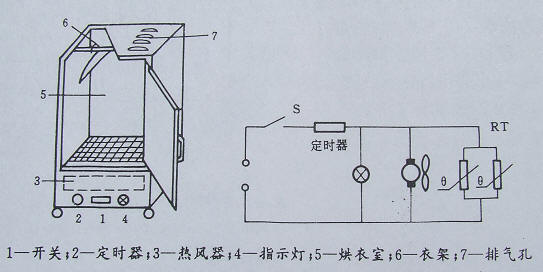

         图3.6.1  恒温毛巾干燥柜结构及电原理图

    3.6.2 设计要点
    通过实验确定，烘干室尺寸、发热功率、柜内温度及干燥速度之间的关系并据此进行参数设计。一般选择PTC元件居里温度220~260℃，发热功率500~1500W，柜内温度保持85±15℃.

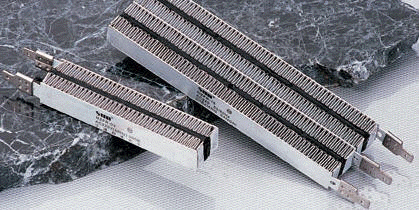

                  图3.6.2  恒温毛巾干燥柜用PTC加热器
　
