红外线辐射理疗器可以设计成导热式红外辐射理疗器和远红外温灸药灸器。在PTC发热体或导热板表面涂覆一层远红外辐射涂料，当PTC元件发热时，通过热传导使涂层发热辐射出红外线，达到理疗的目的。

    3.18.1 结构原理

    红外线辐射理疗器的结构原理见图3.18.1.

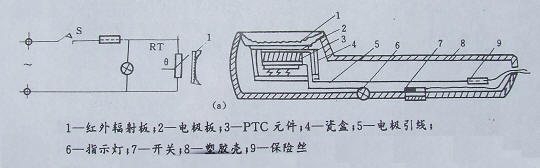

             图3.18.1  红外线辐射理疗器的结构原理
　

    3.18.2 导热式红外辐射理疗器

    导热式红外辐射理疗器的原理见上图。PTC元件发出的热通过热传导方式加热辐射板，PTC元件见图3.18.2.

                                                图3.18.2  红外线辐射理疗器用PTC元件

    3.18.3 远红外温灸、药灸器

    远红外温灸、药灸器的结构原理和导热式红外辐射理疗器相同。不同的是在发热板表面涂覆一层远红外辐射涂料后，还要在此面上另加一块药剂薄片，使热能和药性同时穿透到皮肤深层，具有温灸和药灸的综合疗效。
