               节能灯软启动电路


    将PTC热敏电阻用在节能灯电子镇流器上,不必改动线路将产品直接跨接在灯管的谐振电容两端,可以改变电子镇流器、电子节能灯的硬启动为预热启动,灯丝的预热时间达0.4-2.0秒,可延长灯管寿命四倍以上。

    2.12.1 原理电路

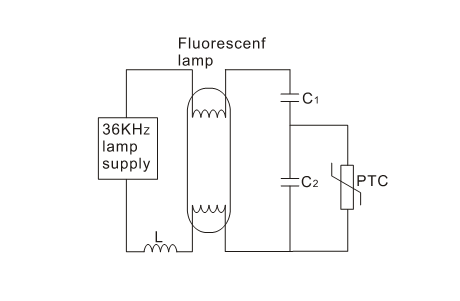

    应用PTC热敏电阻实现预热启动如图2.12.1:  刚接通开关时,Rt处于常温态,其阻值远远低于C2阻值,电流通过C1,Rt形成回路预热灯丝。约0.4-2秒后,Rt焦耳热温度超过居里温度Tc跃入高阻态,其阻值远远高于C2阻抗,电流通过C1、C2形成回路导致L谐振,产生高压点亮灯管。


图2.12.1  电子节能灯预热软启动电路图

    对某一特定的电子镇流器、电子节能灯而言,所选用的PTC阻值越大、体积越小、居里温度越低,其功耗就越小、预热时间亦越短;反之功耗就越大,预热时间亦越长。

    2.12.2 主要元器件选择

参数表    延时启动用PTC热敏电阻

    将PTC热敏电阻和压敏电阻复合,做成MZ32智能型零功耗MZ32型PTC热敏电阻器,在灯点亮后,PTC恢复到冷态,克服了MZ31型PTC热敏电阻器有温升、有功耗的缺点,提高了灯的光通量、流明数和发光效率,现正在逐步替代MZ31型产 品。
