                  暖房机


    3.3.1 结构类型
    暖房机有方形立式、长形卧式或圆筒形卧式以及自动转动式。这些产品所用发热器、风机及风道设计虽然各有差别,但其工作原理基本相同。在大多数产品中,为防止灰尘堵塞,在进风口处一般都设有空气过滤装置;为防止过热失控,在热风出口处还装有超温保护器;为防止机体倾倒,在机体底座装有倾倒断电开关。

    3.3.2 原理电路
    暖房机设有热风、温风档和手动、自动控温开关。温风档温度在15~27℃之间调节;热风档功率在950~1250W之间调节。原理电路见图3.3.1.

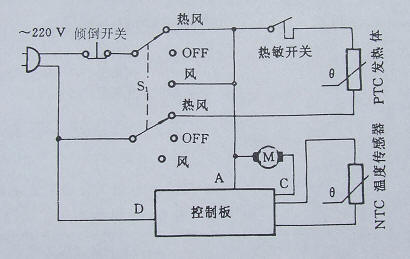

                                       图3.3.1  暖房机原理电路

    控制采用廉价的四运放CA324集成块。其中,A4是温度桥路检测比较器,A3、A2用于对交流电源正半周、负半周检测,A1用作对A4、A3及A2输出信号综合对比,产生可控硅控制信号,对电扇调速,达到调节排风温度的目的。暖房机整机控制板电路如图3.3.2.

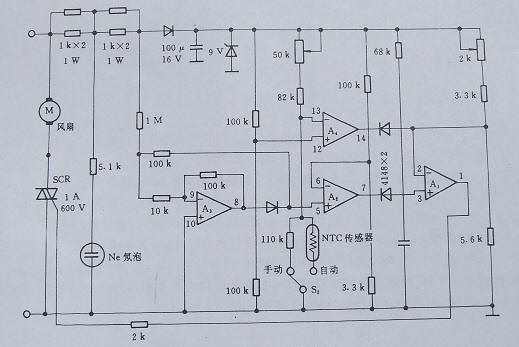

                                       图3.3.2  暖房机控制板电路

产品图片

图3.3.3  暖房机用PTC加热器
