液化气瓶残液加热器采用PTC恒温发热材料，是一种低温加热器。特点是无明火、自动恒温、绝缘强度高，在使用过程中不会出现超温过热现象，通电后在钢瓶底部产生的接触温度仅为35～40摄氏度。 使用220V市电，额定功率为30瓦，使用寿命至少在10年以上。

    3.24.1 结构原理

    液化气瓶残液加热器加热面为球面，正好与液化气钢瓶的底部相配合，能使热量能够很好地传导给钢瓶。 将液化气瓶残液加热器吸在含有残液的液化气瓶底部，接通电源，约7到15分钟后我们就能使液化气残液气化，最终充分利用液化气残液。液化气瓶残液加热器结构原理见图3.24.1

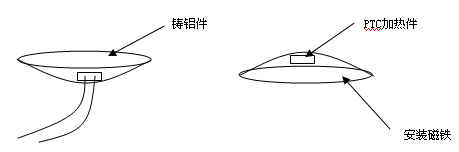

图3.24.1  液化气瓶残液加热器结构原理图
　

    3.24.2 主要元器件选择

           工作电压： AC220V
           表面温度： 55℃~80℃
           外形尺寸： 45*32*8mm
           环境温度： -40~+35℃
