                 液位控制电路


    现有的金属电极型液位监控器,由于检测信号是液位和液质的函数,因此它的应用范围受到一定限制。本液位控制电路是以PTC热敏电阻作为液位传感元件,配备适当的护套可以用于各类液体的液位控制。

    2.17.1 原理电路

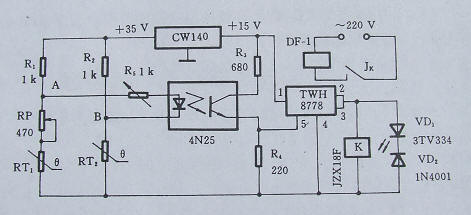

    本液位控制电路 由检测、控制及执行机构组成。其工作原理如图2.17.1.图中,CW140为三端固定稳压集成块(输入电路略);两只PTC热敏电阻(RT1、RT2)与R1、R2组成桥式液位检测电路;TWH8778电子开关与继电器K组成控制电路;由光电耦合器4N25提供触发信号;K的触点Jk与电磁阀组成执行电路。
    在正常情况下,RT1、RT2均处于液体中,电桥平衡Uab为零,于是4N25截止,TWH8778及K不动作,触点Jk常开,DF-1关闭。当液位下降到使RT1露出液面时,PTC热敏电阻阻值迅速增大,于是电桥失去平衡,4N25导通,并触发⑤使TWH8778导通,K得电吸合Jk,DF-1开启向储液罐补充液体。当液位上升到使RT1浸入液体时,其阻值迅速减小,电桥自动平衡,4N25截止,K失电释放Jk,DF-1关闭,停止输入液体。



                                        图2.17.1  液位控制电路




    2.17.2 主要元器件选择

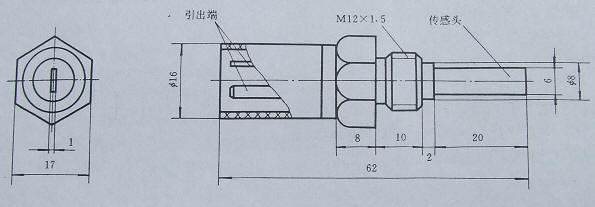

    RT1、RT2是液位控制电路的关键部件。选择居里温度大于60℃的PTC热敏电阻。将其封装在特制的探头中。如图2.17.2.

                                      图2.17.2  PTC热敏电阻外形尺寸

    继电器K的选择取决于电磁阀的类型,这里以水电磁阀DF-1为例,选用了JRX-18F通用电磁继电器。

    2.17.3 安装与调试

     两只PTC热敏电阻器均安装在液体罐的壁上。其中,RT1装在设定的上限液位处;RT2装在设定的下限液位处。安装前进行调试,方法是:将RT1、RT2的传感头浸入液体中,调节RP使Uab为零,指示灯VD1不亮。然后使RT1露出液面,调节R5至VD1亮、Jk吸合,DF-1动作。调试完毕后锁紧RP及R5,将RT1、RT2安装在设定的位置。
