                自动消磁PTC热敏电阻

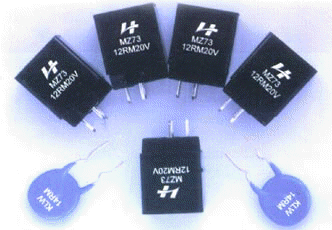

    自动消磁PTC热敏电阻外形结构





自动消磁PTC热敏电阻应用原理

    为了消除外界杂散磁场引起的图象扭曲,彩电和彩显中都设计了自动消磁电路,由PTC热敏电阻和消磁线圈来达到消磁效果。 其原理是每次开机时施加能量,在正常运行后逐渐移除能量,使电子束只受到偏转线圈的作用,而不受外部任何杂散磁场的影响。
    当开机时,PTC热敏电阻处在低阻态,消磁线圈中形成大电流,磁力线大于350At, 可有效消除杂散磁场的影响。随后PTC热敏电阻在大电流的影响下进入高阻态,回路电流自动衰减,残余电流很小,近似于开路,磁力线减至0.03At以下,达到正常运行下可接受的限度。
    自动消磁PTC热敏电阻因此应具备较大的冲击电流和极低的残余电流,有较好的耐冲击能力和很高的耐电压强度。目前自动消磁PTC热敏电阻的发展趋势为小尺寸、低阻值、低残余电流和高耐冲击性、高可靠性。

    自动消磁PTC热敏电阻型号参数

型号

常温电阻值(Ω)

额定电压(V)

最大工作电压(V)

耐电压(V)

冲击电流(A)

残余电流(mA)

I0(P-P)

I10(rms)

I30(rms)

I60(rms)

MZ72

7±20%

110、220

270

360

≥25

---

---

≤8

9±20%

220

270

360

≥25

≤22

≤12

≤7

12±20%

220

270

360

≥20

≤20

≤10

≤6

14±20%

220

270

360

≥20

≤20

≤10

≤6

18±20%

220

270

420

≥15

≤15

≤8

≤6

27±20%

220

270

420

≥15

≤15

≤8

≤5

MZ73

7±20%

110、220

270

360

≥25

---

---

≤1.5

9±20%

220

270

360

≥25

≤14

≤4

≤1.5

12±20%

220

270

360

≥20

≤10

≤3.5

≤1.0

14±20%

220

270

360

≥20

≤8

≤2.5

≤1.0

18±20%

220

270

420

≥15

≤8

≤2.5

≤1.0

27±20%

220

270

420

≥15

≤6

≤3

≤1.0



    自动消磁PTC热敏电阻使用注意

    1.MZ7型正温度系数热敏电阻器是根据特定的用途设计制造的。因此,只能使用于规定的场合。
    2.MZ7型正温度系数热敏电阻器应在规定的标准条件下使用,否则,由于使用不当,将导致产品性能下降,甚至损坏失效。
    (1)使用时,工作电压、电流的选择不得超过参数表的规定;
    (2)请勿在腐蚀性、挥发性、易燃性、还原性气氛环境和靠近水、盐、油的场合以及真空、低气压、高气压条件下使用。MZ7型正温度系数热敏电阻器应在-10°C-+40°C温度内,相对湿度低于80%的条件下贮存,并避免温度骤变,阳光直射,腐蚀气氛、粉尘环境以及机械力的破坏。
