长期连续运转的机电设备都离不开轴承、轴瓦。因轴温过热引起的故障时有发生。采用轴温过热保护电路可以有效地防止恶性事故的发生。

    2.10.1 原理电路

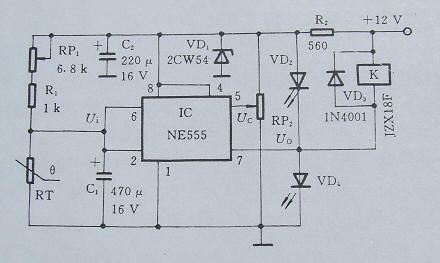

    图2.10.1是轴温过热保护电路原理图。在正常情况下，调节RP1使Ui<Uc/3,于是IC输出为高电位，K不动作常闭触点得到维持。随着轴温的升高，RT受热阻值增大，导致Ui≥2Uc/3,位置7的输出由高电位翻转为低电位。于是K得电拉开常闭触点，切断运转设备的电源，使轴承或轴瓦得到保护。



                                           图2.10.1  轴温过热保护电路原理图

    2.10.2 主要元器件选择

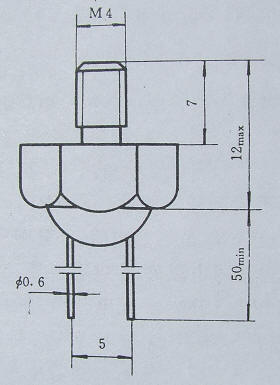

    PTC热敏电阻RT是轴温过热保护电路的关键元件，该元件的常温电阻值≤500Ω。其典型的外形尺寸见图2.10.2.外壳由黄铜螺钉做成，PTC热敏电阻器密封在里面，并保证与外壳有良好的热传导及电绝缘。

                                               图2.10.2  感温探头典型外形尺寸

    2.10.3 安装与调试
    PTC热敏电阻探头紧固在易于发热超温的部位，使其头部与被控对象接触良好，建议在空隙处填充导热硅脂，以改善热传导条件。
